Elektriliste tööriistade kommutaator: väike komponent mootori töökindluse taga

Kui inimesed kasutavad elektrilisi tööriistu, nagu elektrilised puurid, nurklihvijad, saed ja poleerimismasinad, keskenduvad nad tavaliselt mootori võimsusele, kiirusele ja vastupidavusele. Kuid paljudes harjatud elektrimootorites mängib väike komponent elektrienergia muutmisel mehaaniliseks liikumiseks otsustavat rolli –Elektritööriistade kommutaator. Kuigi kommutaator on vaid väike osa mootorisõlmest, mõjutab selle konstruktsioon otseselt mootori efektiivsust, töö stabiilsust, mürataset ja kasutusiga. Tööstusharudes, mis nõuavad suure kiirusega pöörlevaid seadmeid, hõlmab kommutaatori tootmine täpset projekteerimist, materjalide valikut ja ranget kvaliteedikontrolli.

Mis on elektritööriistade kommutaator?

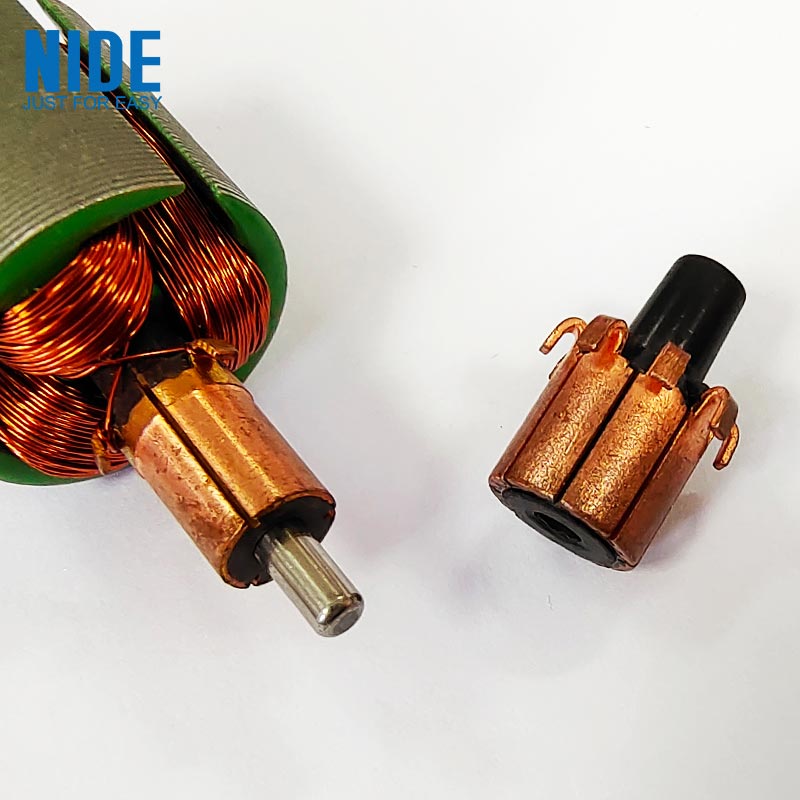

A Elektritööriistade kommutaatoron pöörlev elektriline lülituskomponent, mida kasutatakse harjatud alalisvoolumootorites ja universaalmootorites. Selle põhiülesanne on juhtida mootori mähiste kaudu voolava voolu suunda, võimaldades mootori rootoril jätkata pöörlemist. Tüüpiline kommutaator koosneb:

Komponent	Funktsioon
Vase segmendid	Juhtige elektrivoolu harjade ja rootori mähiste vahel
Isolatsioonimaterjal	Eraldab üksikud vasesegmendid elektriliselt
Põhistruktuur	Pakub mehaanilist tuge pöörlevale tööle
Ühendusklemmid	Ühendab kommutaatori mootori mähistega

Töötamise ajal puutuvad söeharjad kokku pöörleva kommutaatori pinnaga, et edastada elektrienergiat mootorile.

Miks on kommutaator elektritööriistade mootorites oluline?

Elektritööriista mootor töötab rasketes tingimustes: Suur pöörlemiskiirus Sage käivitamine ja seiskamine Rasked mehaanilised koormused Pidev vibratsioon Nendes tingimustes peab kommutaator säilitama stabiilse elektrilise kontakti. Hästi läbimõeldud kommutaator aitab parandada: Mootori efektiivsus Pöörlemise stabiilsus Elektrijuhtivus Tööriista kasutusiga Kui kommutaatori pind kulub ebaühtlaselt, võib see põhjustada selliseid probleeme nagu: Suurenenud sädemed Vähendatud mootori võimsus Liigne soojuse teke Lühendatud harja eluiga

Tööstuse saladus: kommutaatori pinna kvaliteet on olulisem kui selle välimus

Kommutaator võib tunduda lihtsa vaskkomponendina, kuid selle pinna seisund on äärmiselt oluline. Mootoritootjad pööravad suurt tähelepanu: Segmendi täpsus Pinna karedus Ümaruse täpsus Isolatsiooni vahekaugus Isegi väikesed tootmiserinevused võivad mõjutada: Kontakti stabiilsus süsinikharjadega Elektritakistus Soojuse genereerimine Kiirete elektritööriistade puhul võib pöörleva komponendi väike tasakaalustamatus tekitada vibratsiooni ja vähendada mootori jõudlust.

Elektritööriistade kommutaatorites kasutatavad materjalid

Kommutaatori materjalide kombinatsioon määrab selle elektrilise ja mehaanilise jõudluse.

Vase segmendid

Vaske kasutatakse tavaliselt järgmistel põhjustel: Kõrge elektrijuhtivus Hea soojuslik jõudlus Sobivad mehaanilised omadused

Isolatsioonimaterjalid

Vasesegmentide vaheline isolatsioon hoiab ära elektriliste lühiste. Levinud materjalide hulka kuuluvad: Vilgukivi Kõrge temperatuuriga isolatsioonisegud

Spetsiaalsed legeeritud materjalid

Mõned rakendused kasutavad vasesulameid, et parandada: Kulumiskindlus Mehaaniline tugevus Kiire jõudlus

Tootmisprotsess elektritööriista kommutaatori taga

Usaldusväärse kommutaatori tootmine nõuab mitmeid täppisprotsesse.

Vasesegmendi moodustamine

Vasetükid vormitakse täpseteks segmentideks vastavalt mootori konstruktsiooninõuetele.

Vormimine ja kokkupanek

Vasesegmendid kinnitatakse isolatsioonimaterjalidega, et luua terviklik pöörlev struktuur.

Mehaaniline töötlemine ja pinnaviimistlus

Kommutaatori pind on täpselt töödeldud, et tagada: Õige läbimõõt Sile kontaktpind Stabiilne pöörlemine

Testimine

Kvaliteedikontrollid võivad hõlmata järgmist: Mõõtmete mõõtmine Elektrijuhtivuse testimine Isolatsiooni testimine Dünaamilise tasakaalu testimine

Kommutaator vs harjadeta mootoritehnoloogia

Harjadeta mootoritehnoloogia arenedes on mõned kaasaegsed elektritööriistad asendanud traditsioonilised harjaga mootorid. Erinevused hõlmavad järgmist:

Funktsioon	Harjatud mootor koos kommutaatoriga	Harjadeta mootor
Struktuur	Kasutab harju ja kommutaatorit	Kasutab elektroonilist juhtimissüsteemi
Hooldus	Vajab aja jooksul harja väljavahetamist	Üldiselt väiksem mehaaniline kulumine
Maksumus	Ökonoomsem disain	Kõrgemad tehnoloogianõuded
Rakendus	Levinud paljudes traditsioonilistes elektritööriistades	Üha enam kasutatakse täiustatud tööriistades

Vaatamata harjadeta mootorite kasvule, kasutatakse kommutaatoril põhinevaid mootoreid endiselt laialdaselt nende arenenud tehnoloogia, kulueeliste ja usaldusväärse jõudluse tõttu.

Kommutaatorite levinumad rakendused elektritööriistades

Kommutaatoreid kasutatakse mootorites laialdaselt:

Elektrilised puurid

Tagage puurimiseks ja kinnitamiseks stabiilne pöörlemine.

Nurklihvijad

Toetage kiiret pöörlemist nõudlikes töötingimustes.

Elektrilised saed

Säilitage mootor lõikekoormuse ajal.

Lihvimismasinad ja poleerimistööriistad

Pakkuge pinnatöötluseks ühtlast kiiruse reguleerimist.

Varjatud väljakutse: kuumuse ja kulumise juhtimine

Üks suurimaid väljakutseid kommutaatori disainis on elektrilise jõudluse ja mehaanilise kulumise vahelise seose kontrollimine. Töö ajal: Harjad tekitavad hõõrdumist Elektrivool tekitab soojust Pöörlemine tekitab mehaanilist pinget Hea kommutaatori disain peab tasakaalustama: Juhtivus Kulumiskindlus Temperatuuri stabiilsus Kontakti usaldusväärsus Seetõttu on materjali valik ja valmistamise täpsus olulised.

Elektritööriistade kommutaatorite tulevikutrendid

Täiustatud materjalitehnoloogia

Edasised arengud võivad keskenduda: Paremad kulumiskindlad materjalid Parem vasesulami jõudlus Pikem kasutusiga

Kõrgema täpsusega tootmine

Täiustatud tootmisseadmed parandavad: Mõõtmete täpsus Pinna konsistents Mootori efektiivsus

Hübriidmootorite arendamine

Kuigi harjadeta mootorid kasvavad, võivad täiustatud harjaga mootorite tehnoloogiad jätkuvalt teenindada kulutundlikke ja tööstuslikke rakendusi.

Järeldus: väike komponent, mis toetab võimsaid tööriistu

Elektriliste tööriistade kommutaator võib olla mootori sees peidetud, kuid selle roll on elektrienergia muundamiseks ja stabiilseks tööks hädavajalik. Tänu täpsele valmistamisele, täiustatud materjalidele ja pidevale täiustamisele toetavad kommutaatorid puuride, lihvimismasinate, saagide ja paljude muude elektritööriistade usaldusväärset jõudlust. See väike pöörlev komponent näitab, kuidas isegi väikseimad osad võivad tööstusseadmete jõudlust oluliselt mõjutada.
