Mis takistab voolu lekkimist läbi teie mootori mähiste?

Iga elektrimootori sees kannavad vaskmähised voolu. Nad istuvad terasest piludes. Teras juhib elektrit. Vask juhib elektrit. Kui need puudutavad, lekib vool. Mootori lühised. Jõudlus langeb. Lõpuks mootor ütleb üles.

Ainus, mis vase ja terase vahel seisab, on õhuke materjalileht, nnelektriisolatsioonipaber.

See ei tundu palju. Paksus murdosa millimeetrist. Lõika täpseteks kujunditeks. Libistage pilusse, enne kui mähised sisse lähevad. Kuid ilma selleta mootor ei tööta.

Mida isoleerpaber tegelikult teeb

Staatori südamik on valmistatud virnastatud teraslaminaatidest. Pilud torgatakse neisse. Insener sisestab igasse pilusse isolatsioonipaberi tüki, mis on seinte vooderdamiseks volditud. Seejärel lähevad mähised sisse. Seejärel sulgeb pilu kiil ava.

Lehes on kolm tööd. Esiteks elektriisolatsioon – peatada voolu hüppamine vasest terasele. Teiseks mehaaniline kaitse – polsterdage mähised vastu teraslaminaatide kõvasid servi. Kolmandaks, soojusjuhtimine – mõned klassid aitavad soojust mähistest eemale juhtida.

Kui paber mõnel neist ebaõnnestub, siis mootor rikkis.

Materiaalsed perekonnad

Mitte kõik isolatsioonipaberid pole ühesugused. Erinevad mootorid vajavad erinevaid materjale. Valik sõltub temperatuurist, pingest, mehaanilisest pingest ja maksumusest.

Allolev tabel näitab tänapäeval mootoritootmises kõige levinumaid tüüpe.

DMD on tööhobune. See katab enamiku standardmootoritest mõistliku hinnaga. NMN lisab mehaanilist tugevust. NHN lisab kuumakindlust. Aramiidpaber lisab mõlemale ja suurepärasele dielektrilisele tugevusele. Polüimiidkile on mõeldud kitsastes kohtades.

Temperatuuriklasside mõistmine

Igal isolatsioonimaterjalil on temperatuuriklass. See ei ole turundus. See on testitud piir.

Vale klassi valimine on tavaline viga. Kui mootor töötab pidevalt temperatuuril 140 °C, siis klass B (130 °C) ebaõnnestub. Klass F (155°C) on minimaalselt ohutu valik.

Kuid pange tähele: temperatuurimäär kehtib pideva töö korral. Tipptemperatuurid võivad olla kõrgemad. Head insenerid lisavad marginaali. Mootor, mis töötab pidevalt temperatuuril 140 °C, peaks saama H-klassi isolatsiooni, mitte ainult klassi F.

Põhiparameetrid: mida spetsifikatsioonileht tegelikult tähendab

Millalisolatsioonipaberi hindamine, on olulised mitmed tehnilised parameetrid. Siin on nende tähendus.

Paksus.Mõõdetud millimeetrites. Tüüpiline vahemik on 0,15 mm kuni 0,40 mm piluvooderdiste puhul. Paksem paber tagab suurema dielektrilise tugevuse ja parema mehaanilise kaitse. Õhem paber jätab vasele rohkem ruumi, suurendades mootori võimsuse tihedust. Kompromiss on inseneriotsus.

Dielektriline tugevus.Mõõdetud kilovoltides millimeetri kohta. See näitab, kui palju pinget paber võib enne lagunemist blokeerida. DMD tüüpiline väärtus on 0,2 mm lehe puhul 5–8 kV. Kõrgem on parem, kuid tegelik nõue sõltub mootori pingest. 400 V EV mootori jaoks on piisav 3-5 kV. 800 V süsteemide puhul on 6-8 kV ohutum.

Tõmbetugevus.Mõõdetud njuutonites 15 mm laiuse kohta. See näitab, kui palju tõmbejõudu paber võib enne rebimist võtta. Oluline, kuna paberit voldib ja sisestab masin. Nõrgad paberirebendid kokkupaneku ajal. Järgneb seisak.

Pikendamine katkemisel.Venituse protsent enne rebenemist. 10-15% veniv paber on voltimisel andestavam. Habras paber praguneb teravatest nurkadest.

Serva rebenemiskindlus.Mõõdetud njuutonites. Paber volditakse kokku. Voldid loovad stressipunkte. Kui serva rebenemiskindlus on madal, puruneb paber sisestamise ajal murdejoonel.

Hea tarnija esitab need numbrid materjalisertifikaadile. Kehv tarnija ütleb, et "see vastab tööstusharu standarditele", esitamata tegelikke katseväärtusi.

Miks EV mootorid on erinevad

Elektrisõidukite mootorid on muutnud isolatsioonipaberi turgu. Nõuded on karmimad.

Kõrgemad temperatuurid.EV mootorid töötavad kuumemini kui tööstusmootorid. Vedeljahutus aitab, kuid kuumad kohad ulatuvad siiski 160-180°C-ni. H-klassi materjalid (180°C) on standardsed. Mõned tootjad lähevad järgmise põlvkonna disainilahenduste jaoks üle C-klassi (220 °C).

Kõrgemad pinged.Varased EV mootorid töötasid 300-400V juures. Uuemad süsteemid töötavad 800 V pingega. Tulevased süsteemid töötavad 1200 V või kõrgemal pingel. Dielektrilise tugevuse nõuded on kahekordistunud. Paber, mis töötas 400 V jaoks, ei pruugi olla 800 V jaoks ohutu.

Kokkupuude õliga.Paljud EV mootorid kasutavad õli jahutamiseks ja määrimiseks. Isolatsioonipaber istub selles õlis. Mõned materjalid paisuvad või lagunevad õlis. Polüimiidipõhised paberid toimivad hästi. Polüesterpõhistel paberitel võivad olla piirangud. Küsi õli sobivuse testi andmeid.

Automatiseerimine.EV mootorite tootmisliinid töötavad suurel kiirusel. Paber söödetakse rullidest, lõigatakse, volditakse ja sisestatakse automaatselt. Materjali järjepidevus on oluline. Paksuse kõikumine ±0,01 mm võib automaatse sisestusseadme ummistada.

Kolm tegelikku probleemi, mis tootmisliinidel juhtuvad

Materjali teoreetilised omadused on üks asi. See, mis tehase põrandal tegelikult valesti läheb, on teine.

Probleem üks: paber rebeneb voltimisel.Masin voldib paberi U-kujuliseks pesa vooderdamiseks. Kui paberi serva rebenemiskindlus on madal, läheb see murdejoonel lõhki. Liin peatub. Operaator eemaldab ummistuse. Tootmine jätkub. Halva materjaliga juhtub seda kümneid kordi vahetuses.

Teine probleem: paberi mõõtmed muutuvad koos niiskusega.Aramiidpaber imab õhust niiskust. Suure õhuniiskuse korral see laieneb. Madala õhuniiskuse korral see kahaneb. Masin on kalibreeritud ühele suurusele. Kui paberi suurus muutub, muutub volditud kuju. Lisamine ebaõnnestub. Head tarnijad tarnivad paberit niiskuskindlas pakendis. Head tehased ladustavad seda kliimaseadmega ruumides.

Kolmas probleem: liimiga saastumine.Mõnel isolatsioonipaberil on ühel küljel kuumusega aktiveeritav liimikiht. Pärast sisestamist seob paberi pesa seintega kuumusega. Kui liim eraldub ladustamise või teisaldamise ajal, kleepub see masina juhikutele. Tolm koguneb. Joondus triivib. Lahenduseks on puhas tootmine ja korralikud eralduskatted.

Kuidas isoleerpaberit õigesti määrata

Siin on tõeline EV mootori veoajami spetsifikatsiooni näide.

Saatke see kolmele tarnijale. Võrrelge nende esitatud testiaruandeid. Küsige variatsiooni kohta - partiist partii, rullist rulli. Tarnijat, kes vastab andmetega, saab usaldada.

Kuus küsimust, mida ostjad küsivad

Kas ma saan kõigi mootorite jaoks kasutada sama isolatsioonipaberit?
Tavaliselt mitte. Erinevad mootorid töötavad erinevatel temperatuuridel ja pingetel. Ühe materjali standardiseerimine lihtsustab laoseisu, kuid sunnib teid kasutama mõne mootori jaoks vajalikust kõrgema kvaliteediga materjali, mis suurendab kulusid. Või kasutate madalama kvaliteediga materjali ja riskite rikkega. Parem on kvalifitseerida kaks või kolm materjali ja sobitada need rakendustega.

Mis vahe on NMN-il ja NHN-il?
Keskmine kiht. NMN kasutab polüesterkilet. NHN kasutab polüimiidkilet. Polüimiid talub kõrgemaid temperatuure. Mootoritele, mis töötavad alla 155 °C, sobib NMN. 155–180 °C jaoks valige NHN. Kulude vahe on tagasihoidlik.

Kas paksem paber tähendab alati paremat isolatsiooni?
Mitte alati. Dielektriline tugevus suureneb paksusega, kuid mehaaniline sobivus muutub raskemaks. Paks paber võtab pesas ruumi. See ruum oleks võinud mahutada rohkem vaske. Mootoridisainerid vahetavad isolatsiooni paksuse vasktäidisega. Õhem paber võimaldab rohkem vaske, suuremat võimsust, kuid nõuab paremat protsessi juhtimist.

Mis on isolatsioonipaberi säilivusaeg?
Oleneb säilitustingimustest. Originaalpakendis, kliimaseadmega, aramiidpaber kestab aastaid. Polüestripõhised materjalid võivad kiiremini laguneda. Peamised riskid on niiskuse imendumine ja liimi vananemine. Kui paberit on ladustatud kauem kui kaks aastat, testige enne kasutamist proovi.

Kuidas ma tean, kas tarnija paber on järjepidev?
Küsi Cpk andmeid paksuse kohta. Cpk 1,33 või kõrgem tähendab, et protsess on võimeline. Küsige ka partiide kaupa testimise aruandeid. Kui tarnija ei saa neid toota, ei kontrolli ta oma protsessi.

Kas isolatsioonipaberit saab taaskasutada?
Enamik neist on termoreaktiivsest või suure jõudlusega termoplastist. Taaskasutus on keeruline. Mõningaid aramiidpabereid saab uuesti tselluloosiks muuta, kuid see protsess pole laialdaselt kättesaadav. Tööstus keskendub jäätmete vähendamisele lõikamisel ja sisestamisel, mitte tarbimisjärgsel ringlussevõtul.

Märkus pilukiiludega ühilduvuse kohta

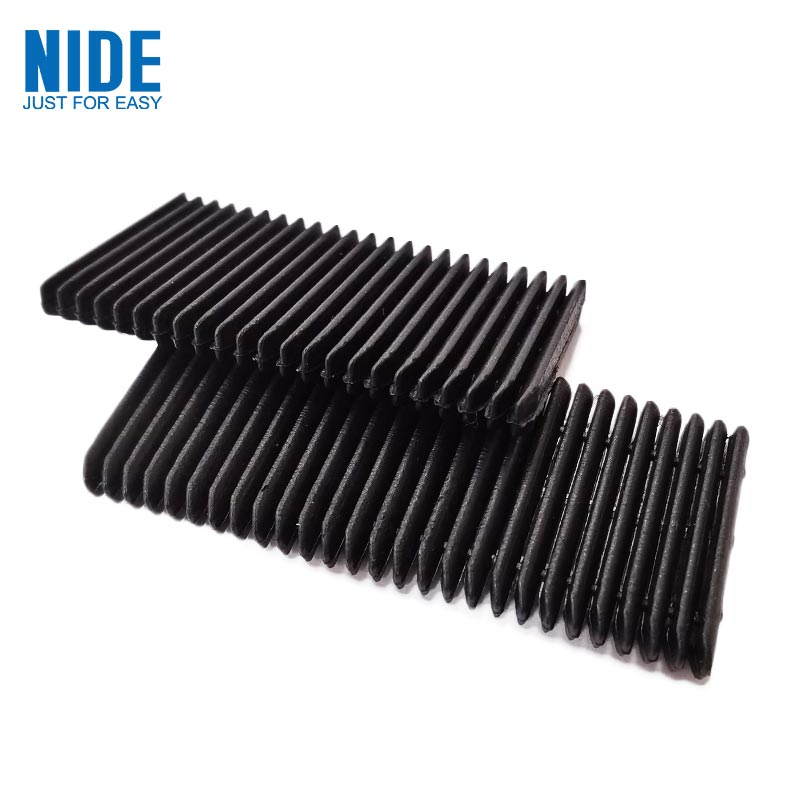

Isolatsioonipabervooderdab pilu seinu. Pilu kiil sulgeb ava. Nad peavad koostööd tegema.

Kiil surub piluava juures vastu paberit. Kui paber on liiga pehme, süveneb kiil selle sisse. Kui paber on liiga rabe, läheb see kiilu kokkupuutepunktis pragu.

EV-mootorite puhul ühendavad paljud insenerid aramiidpaberi aramiidkiiludega. Sama materjaliperekond, sarnane soojuspaisumine ja mehaaniline käitumine. Üldmootorite jaoks on klaaskiudkiiludega DMD-paber end tõestanud kombinatsioon.

Tarnijalt tellides täpsustage mõlemad kaubad koos. Seejärel saab tarnija sobitada materjalisüsteemid.
