Miks on elektritööriistade kommutaator mootori jõudluse ja tööriista eluea jaoks nii oluline?

A elektritööriistade kommutaatoron harjatud alalisvoolumootorite põhikomponent, mis määrab otseselt selle, kui tõhusalt elektrienergia mehaaniliseks liikumiseks muundatakse. See juhib voolu suuna ümberlülitamist, stabiliseerib pöördemomendi väljundit ja tagab mootori ühtlase pöörlemise koormuse all. Tööstuslike ja tarbijatele mõeldud elektriliste tööriistade (nt trellid, veskid, saed ja lööktööriistad) puhul on kommutaatoril otsustav roll jõudluse stabiilsuse, vastupidavuse ja ohutuse tagamisel. See artikkel annab põhjaliku tehnilise ja praktilise arusaama elektritööriistade kommutaatoritest, sealhulgas tööpõhimõtetest, materjalide valikust, tootmise täpsusest, jõudlusteguritest, tõrkeotsingu meetoditest ja tööstuslikest rakendustest. See on mõeldud inseneridele, hankespetsialistidele ja tootjatele, kes otsivad usaldusväärseid mootorikomponentide lahendusi.

Sisukord

• 1. Mis täpselt on elektritööriistade kommutaator?
• 2. Kuidas kommutaator elektritööriista mootoris töötab?
• 3. Milliseid materjale kasutatakse suure jõudlusega kommutaatorites?
• 4. Kuidas valmistatakse kommutaatorit täpselt?
• 5. Millised tegurid mõjutavad kommutaatori jõudlust ja eluiga?
• 6. Millised probleemid tekivad tavaliselt ja kuidas neid lahendada?
• 7. Kuidas valida elektritööriistade jaoks õiget kommutaatorit?

1. Mis täpselt on elektritööriistade kommutaator?

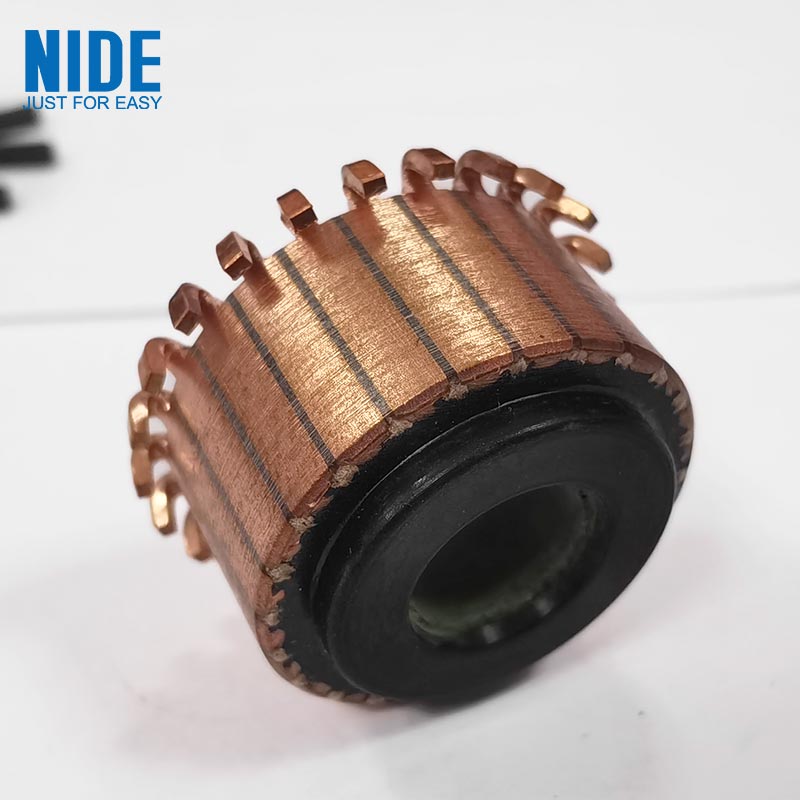

Elektritööriistade kommutaator on mehaaniline pöörlev elektriline lüliti, mida kasutatakse harjatud alalisvoolumootorites, et perioodiliselt pöörata rootori mähistes voolu suunda. See kontrollitud lülitus võimaldab pidevat pöörlevat liikumist, mis on elektriliste tööriistade tööks hädavajalik.

Praktilistes rakendustes vastutab kommutaator otseselt selle eest, et tööriistad, nagu elektrilised puurid, nurklihvijad, ketassaed ja poleerimismasinad, säilitaksid stabiilse pöördemomendi. Ilma selleta ei suudaks mootor pidevat pöörlemist tekitada, mille tulemuseks on ebatõhusad või mittetoimivad tööriistad.

Kuna elektritööriistad töötavad sageli suure koormuse, vibratsiooni ja kuumuse tingimustes, peab kommutaator olema konstrueeritud suure täpsusega ja vastupidavusega, et tagada ühtlane jõudlus ja pikk kasutusiga.

2. Kuidas kommutaator elektritööriista mootoris töötab?

Kommutaatori tööpõhimõte põhineb sünkroniseeritud mehaanilisel pöörlemisel ja elektrilisel lülitamisel. Mootori võlli pöörlemisel hoiavad süsinikharjad libisevat kontakti kommutaatori pinnal olevate segmenteeritud vaskvarrastega. See kontakt muudab voolu suunda armatuuri mähistes täpsete ajavahemike järel.

See protsess tagab, et mootori sees olevad magnetjõud tekitavad pidevalt pöördemomenti samas pöörlemissuunas. Ilma selle lülitusmehhanismita mootor seiskuks või võnguks, selle asemel, et sujuvalt pöörlema ​​hakata.

• Praegune lülitusfunktsioon:Pöörab voolu mähistes, et säilitada pidev pöörlemine
• Harja kontaktsüsteem:Kandab elektrienergiat liikumatute ja pöörlevate osade vahel
• Kaare summutamine:Vähendab elektriliste sädemete teket lülitamise ajal
• Pöördemomendi stabiliseerimine:Tagab sujuva väljundi erinevatel koormustel

Kiiretel elektritööriistadel toimub see lülitus tuhandeid kordi minutis, mis tähendab, et kommutaator peab olema äärmiselt kulumis- ja kuumuskindel.

3. Milliseid materjale kasutatakse suure jõudlusega kommutaatorites?

Materjali valik on üks olulisemaid tegureid, mis määrab kommutaatori jõudluse. Kvaliteetsed kommutaatorid toetuvad juhtivate metallide, isolatsioonimaterjalide ja konstruktsiooni tugevduste kombinatsioonile.

Vase ja vilgukivi kombinatsioon on eriti kriitiline, kuna see tasakaalustab juhtivust ja isolatsiooni. Vale materjalivalik võib põhjustada elektritööriistade ülekuumenemist, sädemeid ja enneaegseid rikkeid.

4. Kuidas valmistatakse kommutaatorit täpselt?

Tootmisprotsess aelektritööriistade kommutaatorelektrilise stabiilsuse ja mehaanilise tasakaalu tagamiseks on vaja ülitäpset inseneritööd. Isegi mikroskoopilised kõrvalekalded võivad jõudlust mõjutada.

1. Materjali ettevalmistamine:Valitakse välja ja kontrollitakse kõrge puhtusastmega vasest ja tööstuslikust vilgukivist lehed.
2. Segmendi moodustamine:Vask on tembeldatud ja vormitud täpseteks kommutaatori segmentideks.
3. Isolatsiooni kokkupanek:Vilgukivi lehed sisestatakse iga vasesegmendi vahele.
4. Kõrgsurvevormimine:Komponendid surutakse kokku, et tagada struktuurne tihe side.
5. CNC täppis treimine:Tagab täiusliku ringikujulise geomeetria ja tasakaalu.
6. Pinna viimistlus:Poleerimine vähendab hõõrdumist ja parandab harja kontakti.
7. Testimine ja ülevaatus:Tehakse elektrilised, termilised ja mehaanilised jõudluskatsed.

Edasijõudnud tootjad viivad läbi ka dünaamilise tasakaalustamise teste ja kiire pöörlemise simulatsioone, et tagada töökindlus reaalsetes tööriistarakendustes.

5. Millised tegurid mõjutavad kommutaatori jõudlust ja eluiga?

Kommutaatori jõudlust ja vastupidavust mõjutavad mitmed töö- ja disainitegurid. Nende tegurite mõistmine on mootori efektiivsuse optimeerimiseks hädavajalik.

• Soojustakistus:Kõrge temperatuur võib materjale deformeerida ja eluiga lühendada
• Elektrijuhtivus:Määrab energiatõhususe ja soojuse tootmise
• Mehaaniline tasakaal:Mõjutab vibratsiooni, müra ja kulumiskiirust
• Harja kontakti kvaliteet:Mõjutab otseselt sädemeid ja stabiilsust
• Töökoormus:Pidev ülekoormus kiirendab kulumist

Õige disaini optimeerimise ja hoolduse praktika võib märkimisväärselt pikendada kommutaatori eluiga ja parandada elektritööriistade üldist tõhusust.

6. Millised probleemid tekivad tavaliselt ja kuidas neid lahendada?

Vaatamata täiustatud tootmisele võivad kommutaatoritel siiski esineda tööprobleeme kulumise, saastumise või ebaõige kasutamise tõttu.

• Sädemed:Põhjuseks halb kokkupuude harjaga, tolm või pinna karedus
• Ebaühtlane kulumine:Tulemuseks on tasakaalustamatus või ebaühtlane harjasurve
• Ülekuumenemine:Põhjuseks ülekoormus või ebapiisav jahutus
• Isolatsiooni purunemine:Vananemise, niiskuse või saastumise tõttu
• Vibratsioonimüra:Põhjuseks rootorisüsteemi mehaaniline tasakaalustamatus

Lahendused hõlmavad pinna taastamist, harja vahetust, koormuse reguleerimist, puhastamist ja raskematel juhtudel kommutaatori täielikku vahetust.

7. Kuidas valida elektritööriistade jaoks õiget kommutaatorit?

Õige kommutaatori valimine nõuab tehniliste kirjelduste, rakenduskeskkonna ja kvaliteedistandardite hoolikat hindamist.

• Kontrollige vase puhtust juhtivuse efektiivsuse osas
• Kontrollige vilgukivi isolatsiooni kvaliteeti kuumakindluse osas
• Tagada ühilduvus mootori kiiruse ja pöördemomendi nõuetega
• Hinda valmistamise täpsust ja tasakaalustamise kvaliteeti
• Kinnitage tarnija usaldusväärsust ja sertifitseerimisstandardeid

Tööstuskasutajad peaksid eelistama tarnijaid, kellel on tugev insenerivõime ja järjepidevad kvaliteedikontrollisüsteemid.

KKK (korduma kippuvad küsimused)

Järeldus

Theelektritööriistade kommutaatoron oluline komponent, mis määrab mootori efektiivsuse, stabiilsuse ja vastupidavuse. Kvaliteetne disain, täpne tootmine ja nõuetekohane hooldus on nõudlike rakenduste pikaajalise jõudluse tagamiseks hädavajalikud.

Päringute, hulgitellimuste või tehnilise konsultatsiooni korral võtke julgelt ühendustvõtke meiega ühendustjuba täna ja hankige oma elektritööriistade kommutaatorilahenduste jaoks asjatundlikku tuge.
