12P konks elektriline kommutaator alalisvoolumootorile

12P konks elektriline kommutaator alalisvoolumootorile

Elektrimootori kommutaatorit kasutatakse laialdaselt mitmesugustes elektritööriistades, autodes, mootorratastes, kodumasinates ja muudes elektrimootorites.

1. Kommutaatori parameetrid:

2. Kommutaatori valik

Kui mootor vajab kogu kommutaatori väljavahetamist, on vaja tuvastada kommutaatori välisringi läbimõõt, sisemise ava läbimõõt, vasetüki pikkus ja pilude arv ja muud parameetrid ning seejärel valida kommutaator. sarnaste parameetritega, et need oleksid absoluutselt võrdsed, ja proovige asendamiseks valida klipi tüüpi kommutaator.

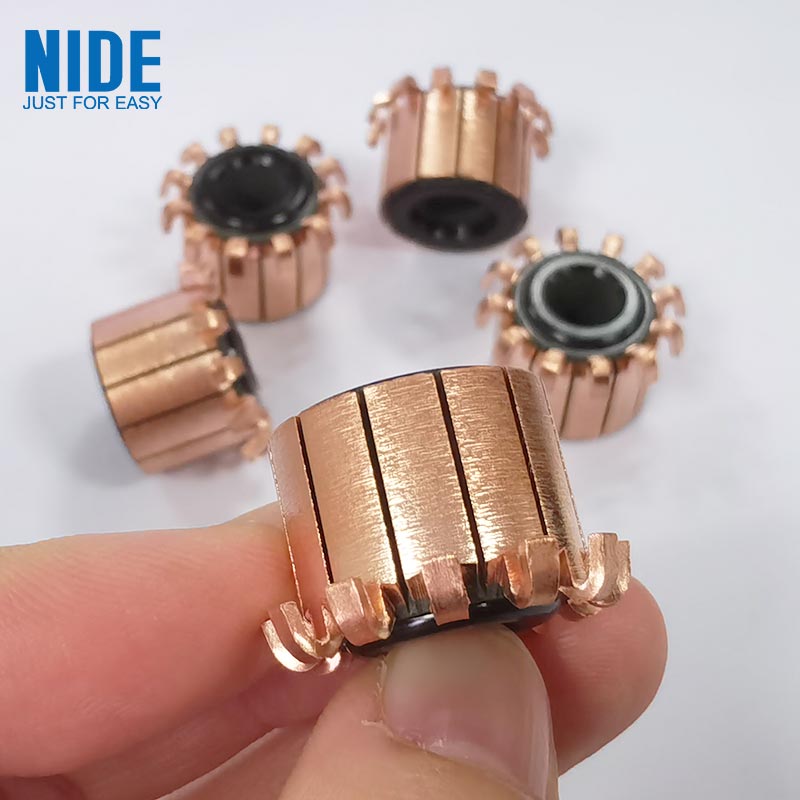

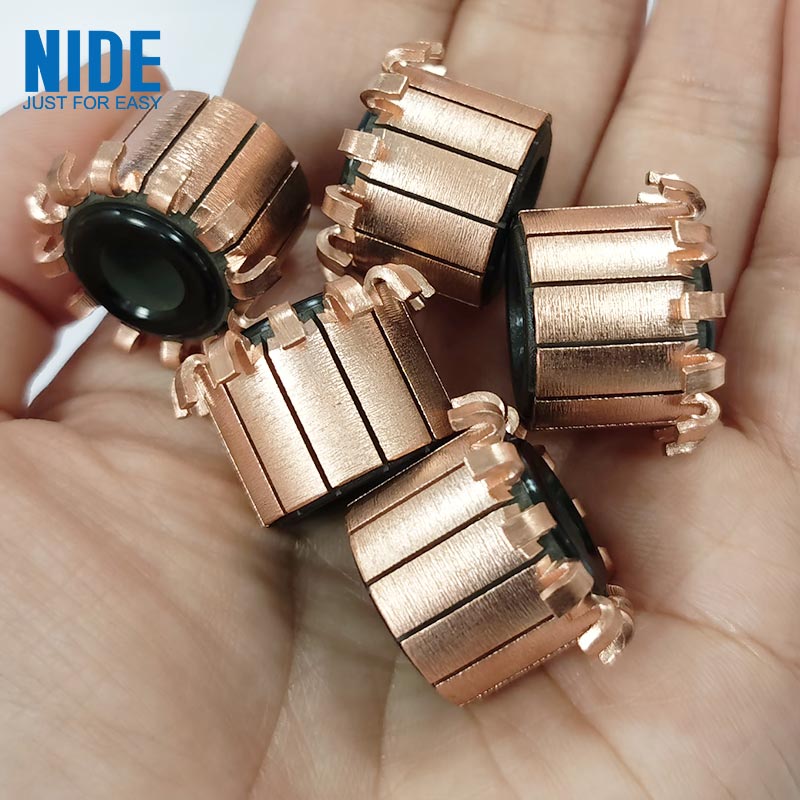

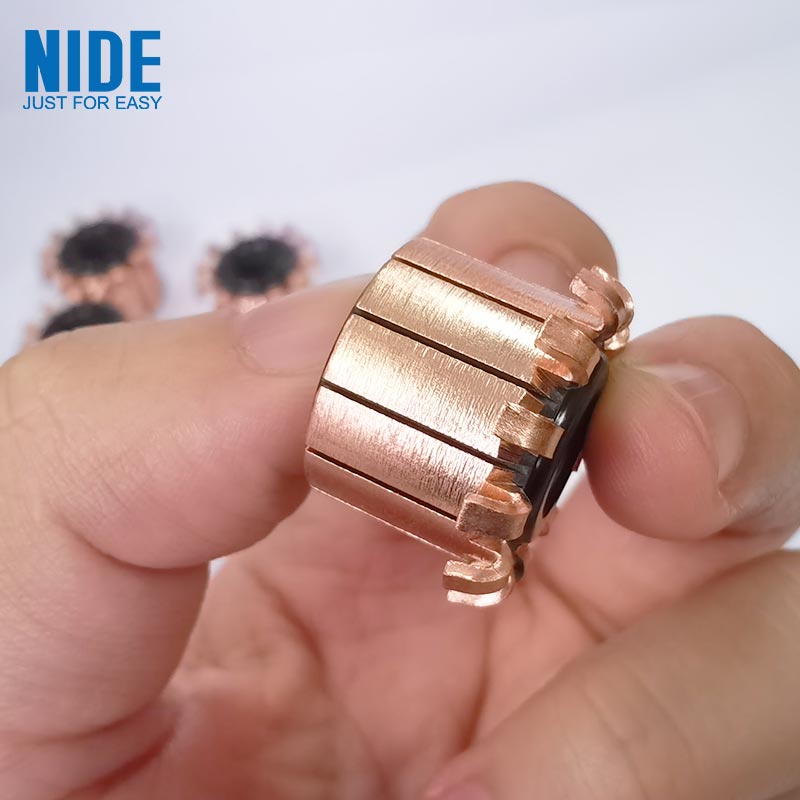

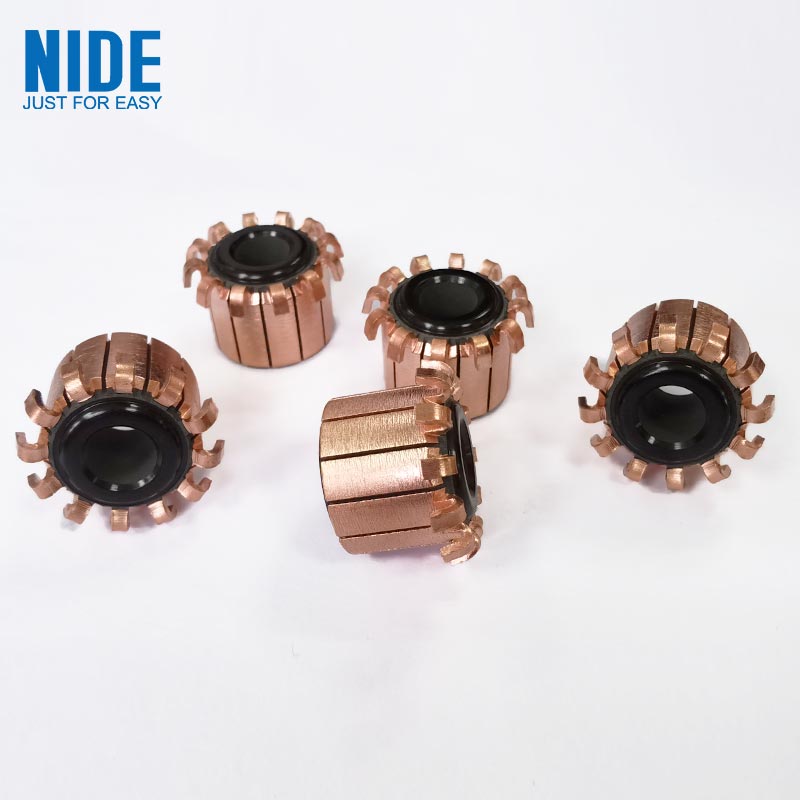

3. Kommutaatori pilt

4. Kommutaatori vahetus

a. Kontrollige, kas armatuurimähisel on lühis ja rauanähtus, mis tuleb õigeaegselt kõrvaldada, et mitte probleeme maha jätta.

b. Kui kommutaatori sisemise ava läbimõõt on väike, saab seda treipingil pöörata ja suurendada, et jõuda elektrilise pöördenurga jaoks vajaliku sisemise ava läbimõõduni; Kui sisemine ava läbimõõt on suur, saab töödelda puksi ja suruda selle kaevu sisse.

c. Klambritüüpi kommutaatori klamber on üldiselt veidi pikem ning üleliigse osa saab vastavalt vajadusele ära lõigata ning tinakeevitamiseks avaus puhtaks kraabida.

d. Joondage kommutaatori avatud pilud ükshaaval kergelt armatuuri mähise ühendusjuhtmetega ja seejärel suruge kommutaator aeglaselt pöördele, kuni kommutaatori asend vastab nõuetele.

e. Lülitage kahjustatud kommutaator juhtmepea astme all olevalt pöördvõllilt välja või lõigake kommutaator pärast juhtmepea astme all oleva rauasaega ringi ümber saagimist, seejärel tõmmake ühendusjuhtme pea ükshaaval välja ja kraapige tangidega keevitamiseks mõeldud tangidega ja seejärel eemaldage kommutaatori jääkosa.
